KD6

Pilotanlage

KD6

Kurzwegdestillation in einer Pilotanlage aus Edelstahl mit 0,06 m2 gewischter Beheizungsfläche.
KD6 Anlagen sind geeignet für verschiedene Durchsätze bei Verdampfertemperaturen von bis zu 350 °C und Drücken von bis zu 10-3 mbar.
Entdecken Sie hier die vielfältigen Einsatzgebiete unserer Multipurpose-Anlagen.

Unsere Kunden schätzen unsere Pilotanlagen insbesondere als …

  • … robusten, qualitativ hochwertigen und zugleich flexiblen Alleskönner sowohl für die kontinuierliche Kleinmengenproduktion, als auch in Forschung und Entwicklung.
  • … perfekte Simulatoren der Industrieprozesse, ideal für die Prozessentwicklung und -verfolgung, dank des übersichtlichen Designs und transparenter Prozesse und Produktflüsse.
  • … Werkzeug in der Prozessentwicklung für die Kurzwegdestillation, das seit den 1960er Jahren kontinuierlich weiterentwickelt wurde und wird.
  • … beste Wahl in Bezug auf Lieferzeiten und Preis- Leistungsverhältnis bei gleichzeitig höchster Flexibilität durch optionales Zubehör.

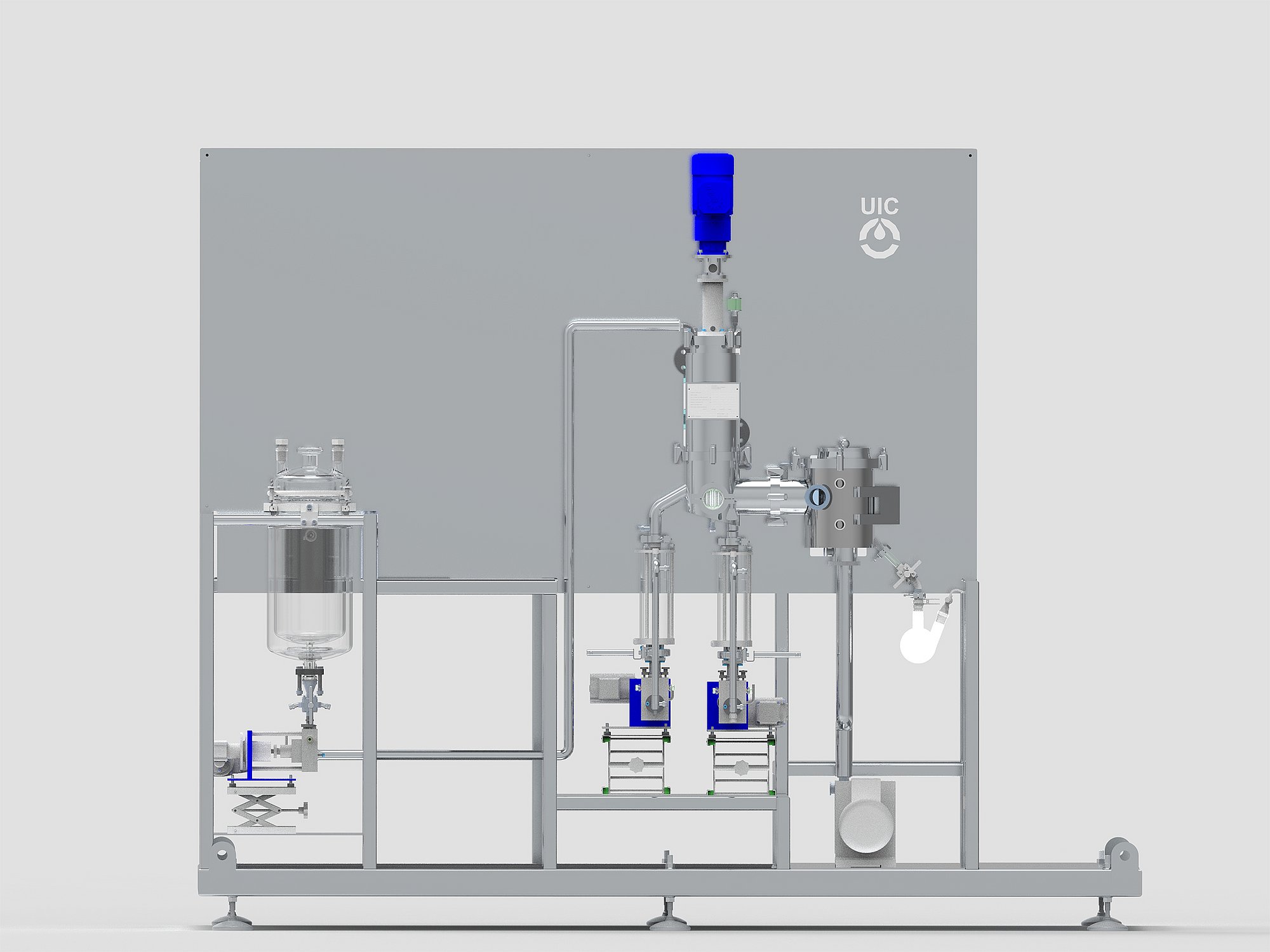

KD6 Basisvariante

Die KD6 ist unsere kompakteste Pilotanlage für die Kurzwegdestillation. Sie wurde konzipiert für die Verfahrensentwicklung und Kleinmengenproduktion bei kleineren Budgets. Die vollbeheizbare Anlage kann für die kontinuierliche Destillation von hoch- und niedrigviskosen Produkten eingesetzt werden. Anders als die KD10 hat die KD6 keine Entgaserstufe. Standardausstattung:

  • Beheizbarer Feed-Behälter (10 l Fassungsvermögen) mit Einförderpumpe
  • Verdampfer (inkl. entsprechendem Heizgerät)
  • Vakuumsystem für Drücke bis zu 0,05 mbar (optional erweiterbar zu einem Vakuumsystem, das Drücke bis zu 10-3 mbar erreicht)
  • Kühlfalle (manuell zu befüllen mit Flüssigstickstoff oder Trockeneis)
  • Schnittmeßgefäße und Ausförderpumpen für Destillat und Konzentrat

Jetzt individuell konfigurieren

Interessieren Sie sich für ein bestimmtes Ersatzteil?
Wir helfen Ihnen gerne weiter.

Nehmen Sie jetzt Kontakt mit uns auf!

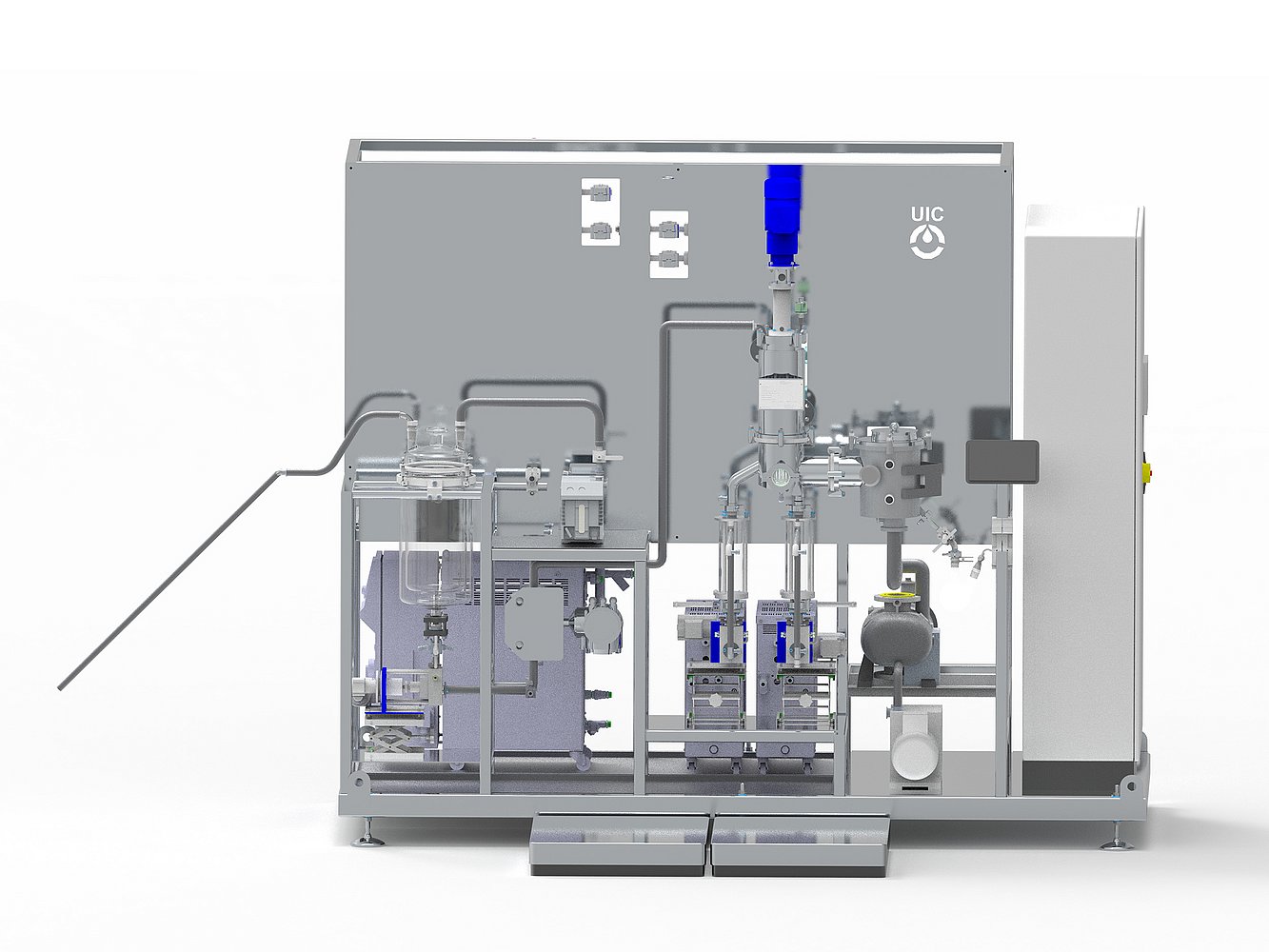

Optionales Zubehör

für die KD6

Die KD6 kann, zur Anpassung an ihre Destillationsaufgaben und Präferenzen, mit folgendem Zubehör ausgestattet werden:

Bevorzugen Sie eine persönliche Beratung?

  • 1
    • 65
    • 10
  • 2
    • 47
    • 76.5
  • 3
    • 64.5
    • 46.5
  • 4
    • 40
    • 60

  • 5
    • 65
    • 53
  • 6
    • 50
    • 68.5
  • 7
    • 66
    • 69

1

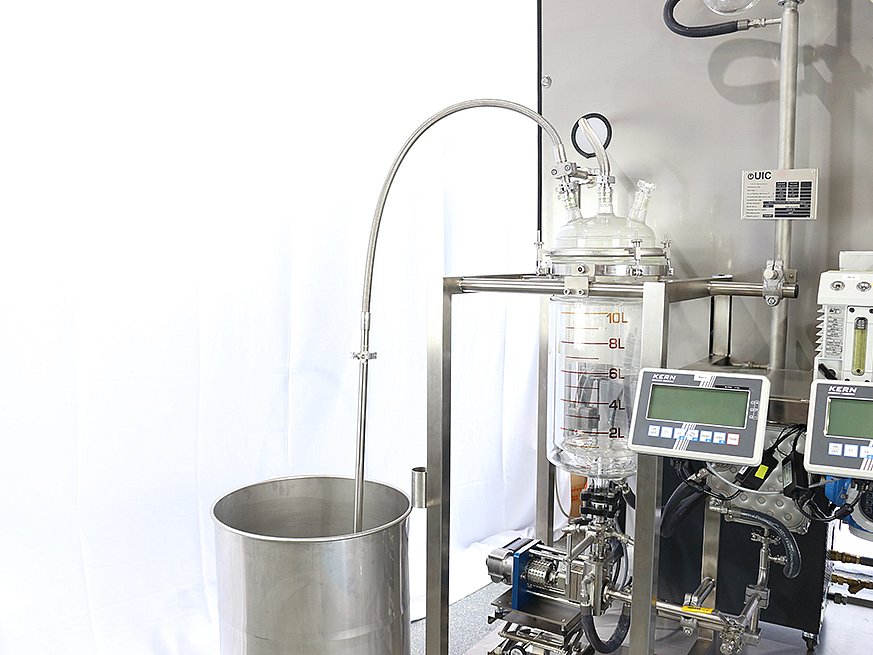

1 - Ansauglanze

Die Ansauglanze mit kleinem Vakuumsystem für den Feed-Behälter ermöglicht die kontinuierliche Befüllung des evakuierten Feed-Behälters direkt aus den Gebinden, in denen das Feed-Material bereitgestellt wird (bspw. aus Kanistern, Fässern oder IBC Containern).

2

2 - V-Tab Smart Distillation Control

Tablet-Steuerung mit Schnittstelle zu allen Temperiergeräten, Pumpen, Sensoren und dem Vakuumsystem sowie einem Wiegesystem für Destillat und Konzentrat.
Mehr Infos im Video – jetzt ansehen!

3

3 - Massedurchflussmesser in beheizbarer Ausführung

Präzise sowie kontinuierliche Messung des Feed-Durchflusses und Regelung der Einförderpumpe.
Diese Option ist nur in Kombination mit V-Tab verfügbar.

4

4 - Blockwischersystem

Ein Blockwischersystem, das anstelle oder zusätzlich zum Standardrollenwischersystem geliefert wird.
Wird empfohlen für Produkte mit Viskositäten über 1.000 mPas oder zur Polymerisierung neigende Produkte.

5

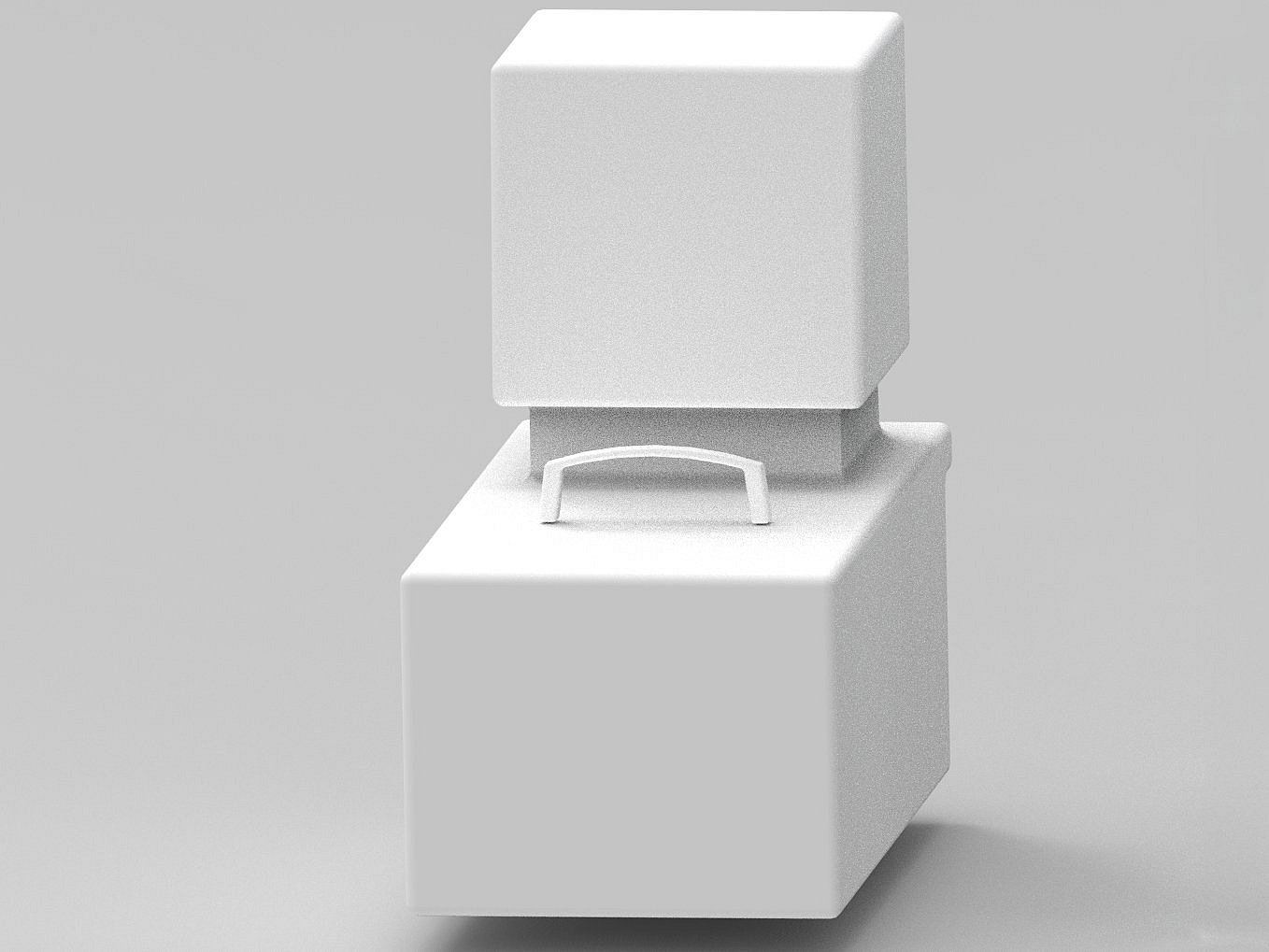

5 - Konzentratkühlung

Zusätzliches Temperiergerät für den kompletten Konzentrataustrag um diesen individuell zu temperieren. Von besonderer Relevanz z. B. bei Destillationsprozessen, in denen das Konzentrat das Wertprodukt ist und empfindlich auf längere Hitzeexposition reagiert.

6

6 - Kühlschlange für Kühlfalle mit Kühlgerät

Manuelle Kühlmittelnachfüllung entfällt durch die kontinuierlich gekühlte Einsteckkühlschlange.

7

7 - Öldiffussionspumpe

Erweitert das aus einer Drehschieberpumpe bestehende Vakuumsystem, um niedrigere Arbeitsdrücke von bis zu 10-3 mbar erreichen zu können.

Neben unseren Standardmodellen und optionalem Zubehör
bieten wir auch maßgeschneiderte Lösungen für Ihre speziellen Destillationsaufgaben.

Wir nutzen unsere Anlagen im eigenen Technikum zur Prozessauslegung.
Unser Anlagendesign basiert auf Technologieerfahrung und kontinuierlicher Forschung und Entwicklung seit 1952.
